此电子验孕棒方案采用SDI5209PSS-X2芯片，是一款内部集成了高精度24位Sigma-Delta结构 ADC的MCU，还具16位PWM和8位SAR结构的ADC。先往试纸照射特定的光线，然后通过24位ADC采集试纸反射回来的光强信号，通过算法判断出是否怀孕。

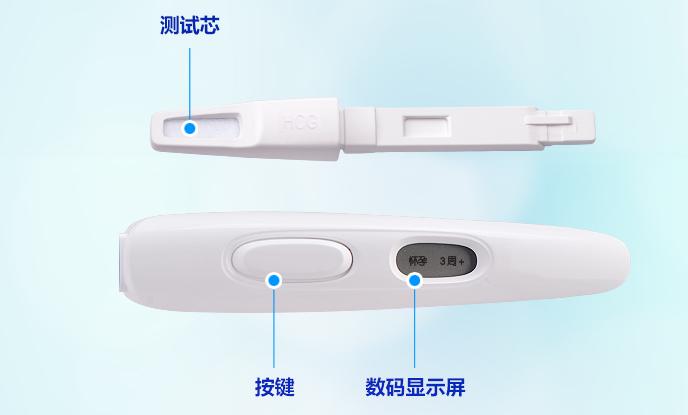

U9彩票799cc 电子验孕棒利用光反射原理，根据反射的光线不同判断是否怀孕。
当女性怀孕会分泌一种HCG(人绒毛膜促性腺激素)，HCG是怀孕女性的胎盘分泌的一种促性腺激素，随血液分布于全身，作用于靶器官，尿液中也存在一定浓度的HCG，根据人体尿液中的人绒毛膜促性腺激素来检测。
测量过程：
1、往HCG试纸滴入尿液；
U9彩票799cc 2、HCG试纸发生化学反应；
U9彩票799cc 3、光照射反应区；
U9彩票799cc 4、接收反射回来的光；
U9彩票799cc 5、根据反射回来的光信号分析是否怀孕，然后将结果显示在lcd屏上。
U9彩票799cc 由于工作电流比较低，空间大小有限，采用2节L768纽扣电池串联供电(3v)，经过2.5v稳压管给MCU和电路供电。当试纸插入时，按压住电源弹片，电池才接通，不存在待机功耗。
由于试纸反应结果是红色，采用红绿二种颜色作为光源，间歇点亮照射反应试纸，当发生化学反应时，信号变化明细。
U9彩票799cc 光传感器：光电二极管
原理：光电二极管和普通二极管一样，也是由一个PN结组成的半导体器件。也具有单方向导电特性，但是，在电路中不是用它作整流原件，而是通过它把光信号转换成电信号。那么它是怎样把光信号转换成电信号的呢？大家知道，普通的二极管在反向电压作用处于截止状态，只有流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。光电二极管是在反向电压作用在工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管的电流变化，这就可以把光信号转换成电信号。成为光传感器件。
