U9彩票799cc JS-B851采用高性能蓝牙BLE芯片专为无线数据传输而设计,该芯片是一款高集成度的的蓝牙5.0低功耗Soc收发器。芯片集成高性能RF收发器、基带处理器、Cortex-M0内核以及丰富的外围设备。
U9彩票799cc ● 完成遵从蓝牙BLE(Bluetooth low engery)5.0规范
U9彩票799cc ● 内置PCB射频天线
● 512KB可编程FLASH, 32KB RAM空间
● 工作电压范围1.8~ 3.6V
U9彩票799cc ● 0dB模式下传输距离可达20米
U9彩票799cc ● 模块尺寸30.00*16.00
智能家居、穿戴设备、智能电子秤、蓝牙透传产品
| | 最小值 | 最大值 |
| 工作温度 | -40℃ | 85℃ |
| 工作电压 | U9彩票799cc 1.8V | 3.6V |
| U9彩票799cc 工作频段 | U9彩票799cc 2400MHz | U9彩票799cc 2483.5MHz |
| RF功率 | | U9彩票799cc +10dB |
U9彩票799cc 下面数据是在功率设置在0dB状态下广播期间功耗, 测试方法在电源电路中串入10欧电阻，对电阻两端进行电压采样。
| | U9彩票799cc 广播模式 |
| RX/TX峰值电流 | U9彩票799cc 5.3mA/4.8mA |
| 50ms | 164uA |
| 100ms | 223uA |
| 200ms | U9彩票799cc 108uA |
| 500ms | U9彩票799cc 48uA |
| U9彩票799cc 1000ms | 23uA |

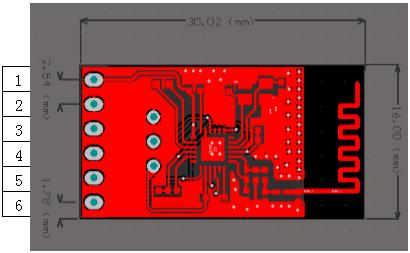

| U9彩票799cc 管脚号 | U9彩票799cc 名称 | 功能描述 |
| 1 | U9彩票799cc VCC | +3.3V电源 |
| 2 | GND | 地 |
| 3 | RX | U9彩票799cc RX 数据输出 |
| 4 | TX | U9彩票799cc TX 数据输入 |
| 5 | U9彩票799cc WEKUP | U9彩票799cc 休眠换醒控制（1：换醒，0：休眠） |
| 6 | IND | 蓝牙状态指示（0：未连接， 1：已连接） |
